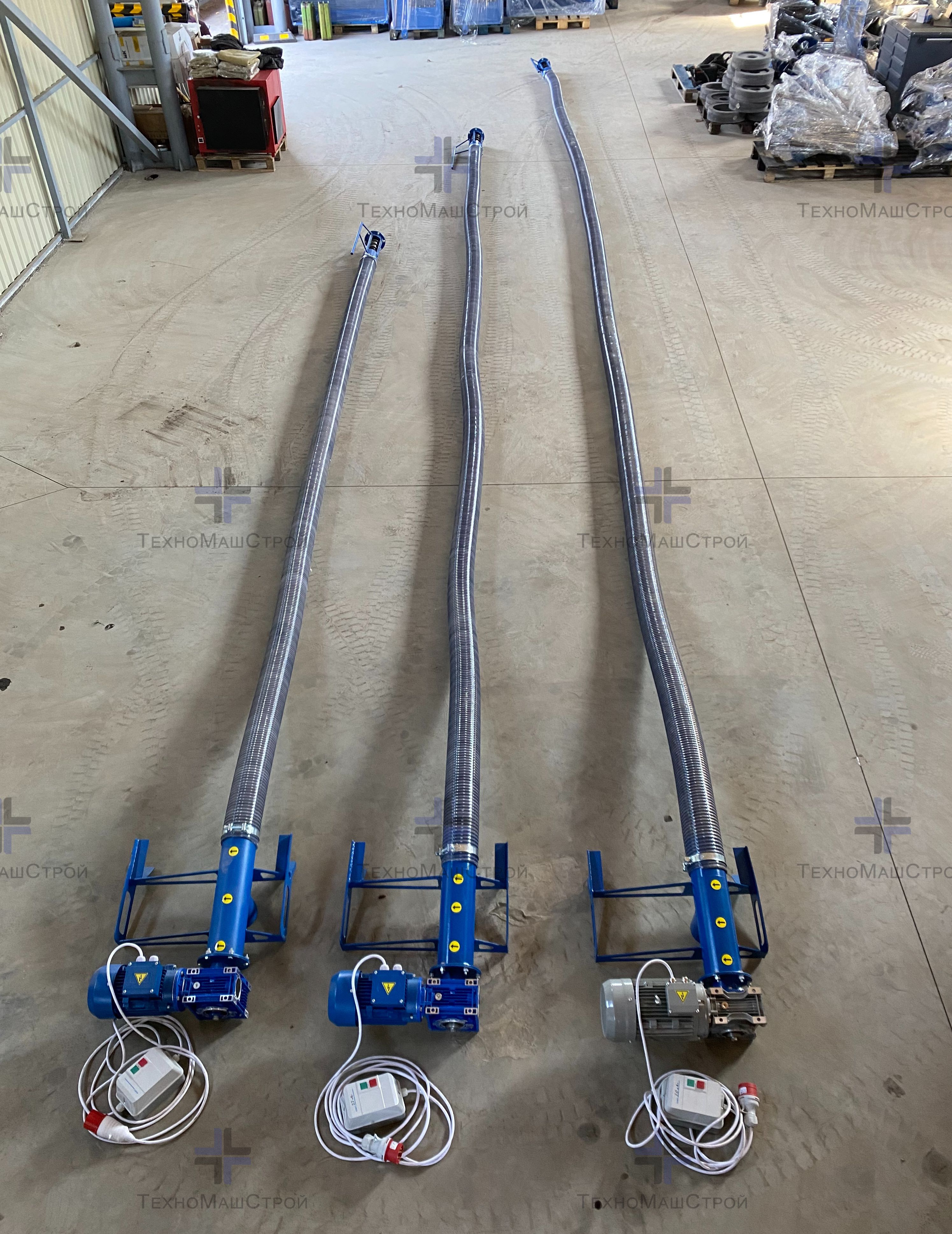

Гнучкий шнековий транспортер-навантажувач (спіральний конвеєр) на 380 В випускається довжиною 6, 9 і 12 м. Потужність двигуна — 2,2 кВт для 6 і 9 м та 3 кВт для 12 м, продуктивність — до 9 т/год, діаметр рукава — 127×7 мм.
Призначення та сфера застосування
Гнучкий шнековий транспортер (спіральний конвеєр) призначений для транспортування зерна, пелет та інших сипких матеріалів. Він подає їх на відстань до 12 м по горизонталі та на висоту до 5 м по вертикалі. Застосовується в деревообробній і легкій промисловості, у вирощуванні зернових, у сільському господарстві та скотарстві.

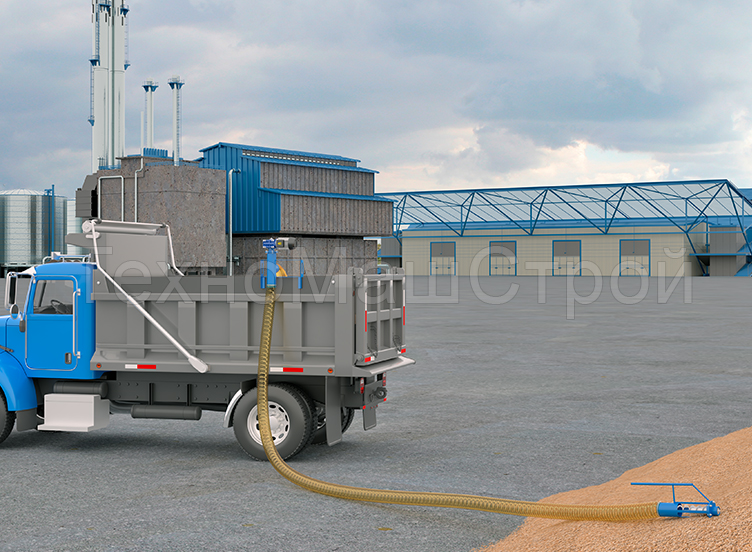

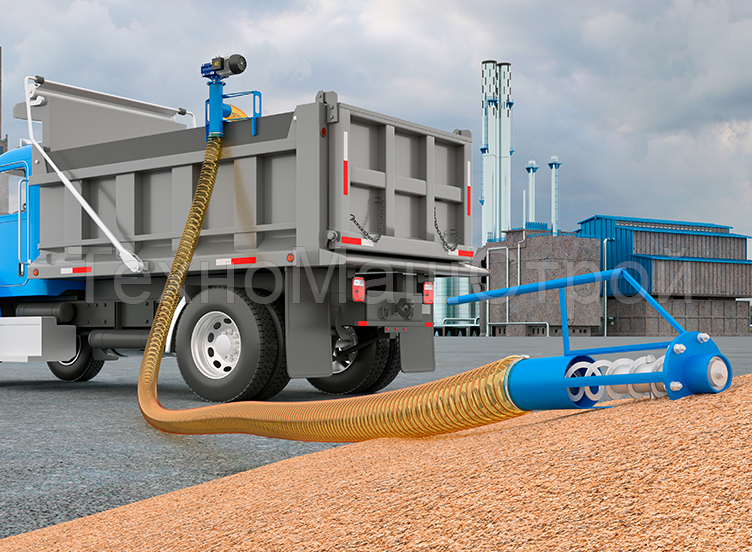

Транспортер зручний для завантаження зерна у сховище, особливо коли автомобіль не може розвантажуватися збоку. Вибір довжини залежить від того, на яку відстань і висоту потрібно подати матеріал.
Принцип роботи

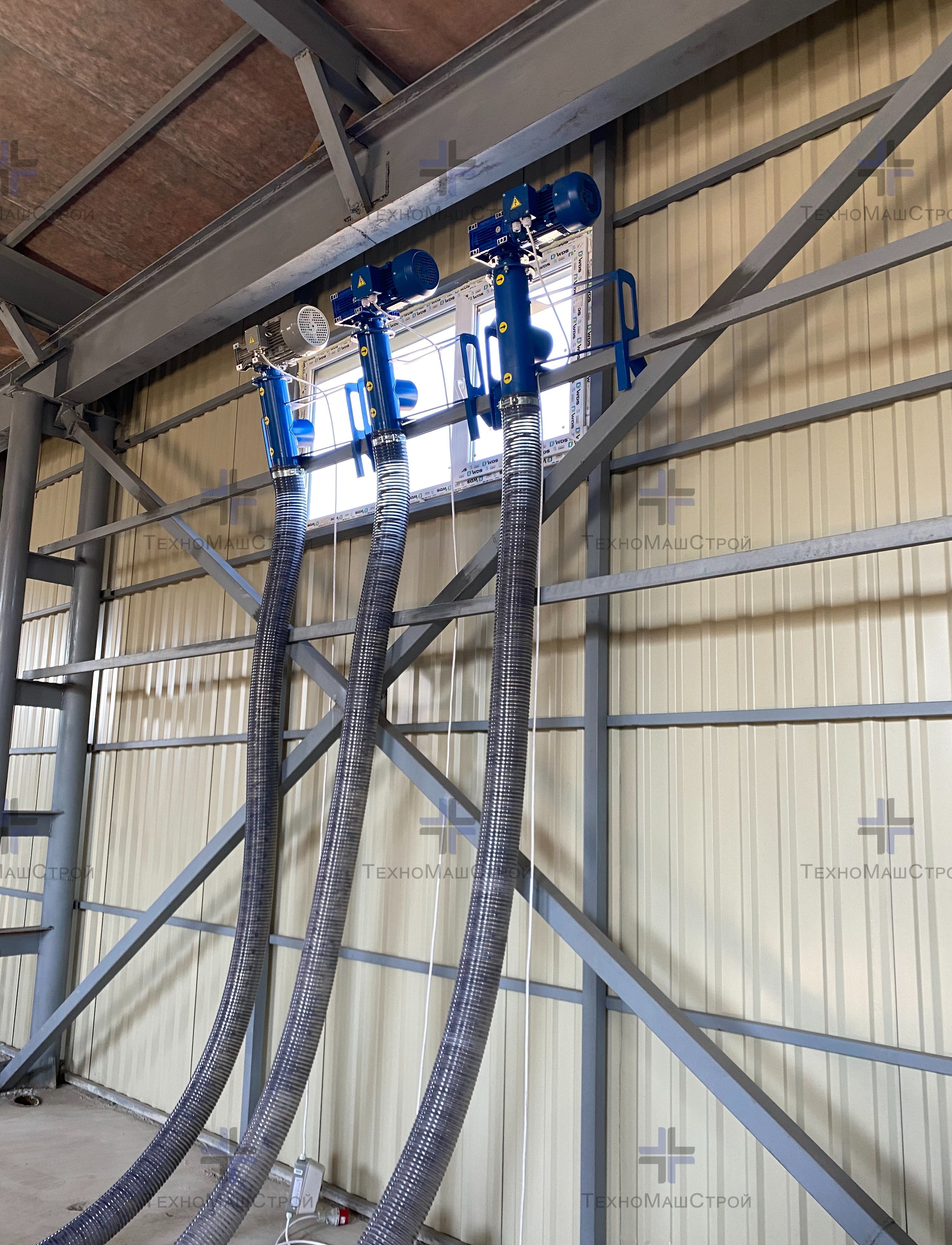

Усередині гнучкого рукава обертається спіраль, яку приводить мотор-редуктор. Матеріал із приймального бункера захоплюється спіраллю й рухається рукавом до місця вивантаження, а нахил дозволяє подавати його вгору. Матеріал має бути сухим і легким. Режим роботи — безперервний із технологічними перервами.
Транспортер легкий і мобільний: його встановлює одна людина, а перевозити можна в причепі чи багажнику авто. Окремий стенд або рама не потрібні, на відміну від класичних металевих шнеків. Рукав виготовлено з армованого поліуретану, стійкого до абразивного зносу; він не іржавіє. Пошкоджену спіраль користувач може замінити сам, підібравши спіраль потрібного діаметра.
Технічні характеристики
- Напруга: 380 В
- Продуктивність: До 9 т/год
- Діаметр рукава: 127×7 мм
- Діаметр і крок спіралі: 92×64 мм, крок 62 мм
- Привод: Мотор-редуктор CMRV 75, 3000 об/хв
- Подача по горизонталі: До 12 м
- Подача по вертикалі: До 5 м
Варіанти довжини
- 6 м: 2,2 кВт, редуктор 1/7,5, маса 90 кг
- 9 м: 2,2 кВт, редуктор 1/7,5, маса 100 кг
- 12 м: 3 кВт, редуктор 1/10, маса 140 кг
Особливості та переваги
- Мобільність: Легкий, монтаж силами однієї людини
- Без рами: Окрема підставка не потрібна
- Рукав: Армований поліуретан, стійкий до зносу, не іржавіє
- Ремонт: Спіраль замінює користувач
- Режим: Безперервний із технологічними перервами
Комплектація

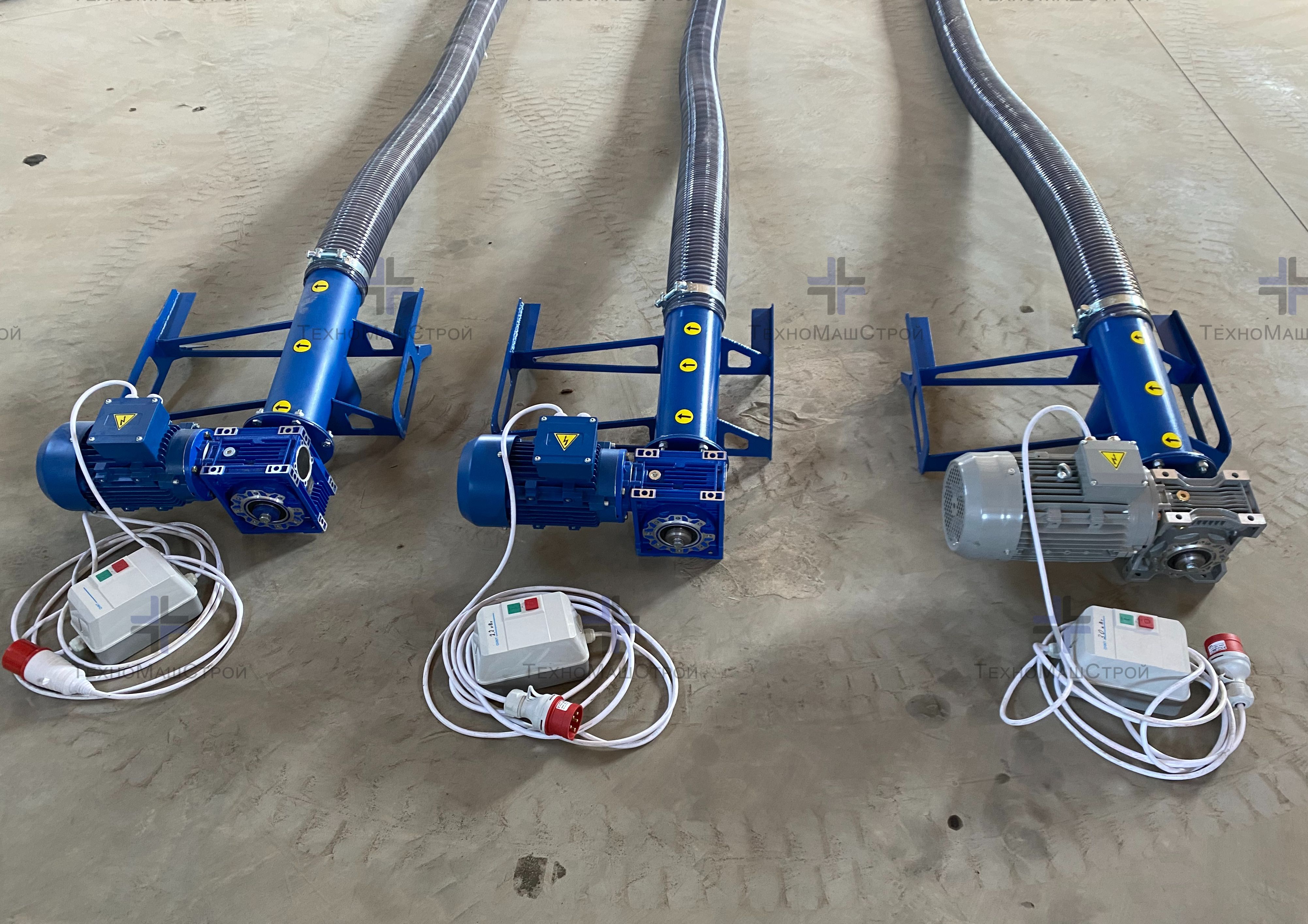

- Мотор-редуктор CMRV 75
- Гнучкий рукав зі спіраллю
- Приймальний бункер
