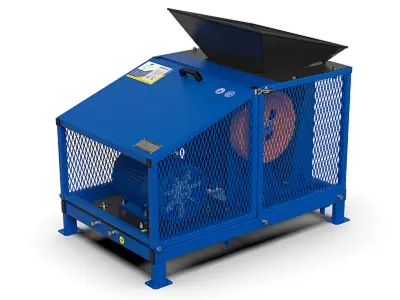

Робочий модуль щокової дробарки BIZON-300 призначений для первинного й вторинного дроблення мінералів і будівельних відходів міцністю на стиск до 320 МПа. Вхідний отвір — 300×200 мм. Модуль можна встановити у власну конструкцію; привід — бензиновий або електричний — обирає замовник.
Призначення та сфера застосування
Дробарку застосовують для первинного й вторинного дроблення мінералів та будівельних відходів: каменю, бетону, цегли й штучних матеріалів. Сфери використання — будівництво, переробка будівельних відходів, гірничодобувна промисловість, виробництво будівельних матеріалів і хімічна промисловість. У переліку матеріалів: руда, вугілля, кокс, граніт, кераміка, кварц, бетон і щебінь. Стандартне виконання підходить для будівельних відходів, бетону, цегли, вапняку та інших помірно абразивних матеріалів. Вона не призначена для в’язкопружних матеріалів — деревини, полімерів і деяких металевих сплавів. Після дроблення для розділення готової продукції за фракціями потрібне класифікувальне обладнання.
Принцип роботи
Одна щока дробарки нерухома, друга — рухома. Привід обертає ексцентриковий вал, який рухає рухому щоку вгору й униз. При ході вниз щілина між щоками звужується, і матеріал руйнується стисканням і зсувом. При ході вгору щілина розширюється, а пружини відтягують рухому щоку назад, і роздроблені частинки залишають робочу зону. Камера дроблення клиноподібна, тож матеріал під дією сили тяжіння опускається від широкого вхідного отвору до вужчої розвантажувальної щілини. Зазор між щоками регулюється механічно. Привід пасовий: якщо камера заклинить, паси прослизають на шківах і не пошкоджують двигун.
Технічні характеристики
- Привід: На вибір замовника: бензиновий 13 к.с. Або електричний 5,5/7,5 кВт
- Вхідний отвір: 300×200 мм
- Ступінь подрібнення: Зазвичай 2–3
- Вологість матеріалу: До 6–8 %
- Міцність матеріалу на стиск: До 320 МПа
- Габарити модуля (Д×Ш×В): 550×460×575 мм
Особливості та переваги
- Конструкція: Проста, легка в обслуговуванні

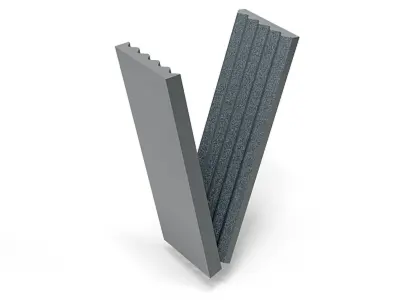

- Щоки: Можна перевертати або міняти місцями; рухома щока зазвичай зношується швидше
- Бічні пластини: Змінні
- Інерція: Шків і балансир збільшеного діаметра
- Захист оператора: Кожух і бункер із товстого листа з гумовими вставками
- Модульна конструкція: Можна встановити на транспортний засіб для роботи без електромережі
- Шум і пил: Низькі
Комплектація
- Робочий модуль щокової дробарки BIZON-300
- Приймальний бункер

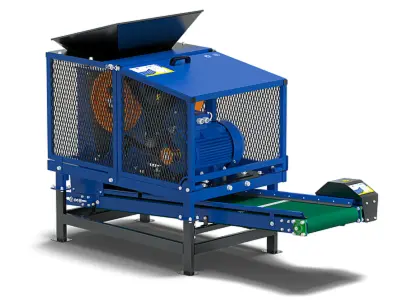

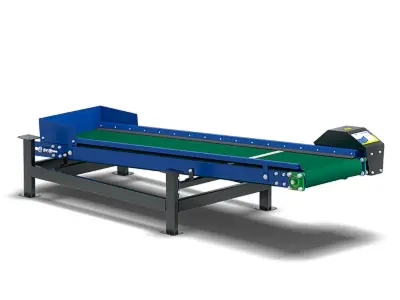

- Опціонально: стрічковий транспортер BIZON-300
